Archive for the ‘ميكانيك’ Category

ﺃﻭل ﻤﻥ ﺘﺤﺩﺙ ﻓﻲ ﺍﻟﺠﺎﺫﺒﻴﺔ ﺍﻷﺭﻀﻴﺔ   Leave a comment

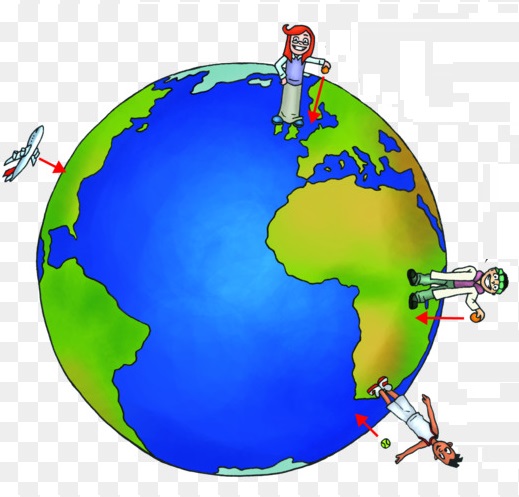

الجادبية
هناك ما لا يقل ﺃﺭﺒﻌﺔ ﻋﻠﻤﺎﺀ ﻤﻥ ﺃﻋﻼﻡ ﺍﻟﺤﻀﺎﺭﺓ ﺍﻹﺴﻼﻤﻴﺔ ﻗﺩ ﺍﻜﺘﺸﻔﻭﺍ ـ ﻭﻗﺒل ﻨﻴﻭﺘﻥ ﺒﻤﺌﺎﺕ ﺍﻟﺴﻨﻴﻥ ـ ﻫﺫﻩ ﺍﻟﻨﻅﺭﻴﺔ، ﻭﺘﺤﺩﺜﻭﺍ ﻋﻥ ﺍﻟﺠﺎﺫﺒﻴﺔ ﺒﺩﻗﺔ ﻋﻠﻤﻴﺔ ﻭﻭﻀﻭﺡ ﺍﻜﺘﺸﺎﻓﺎﺘﻬﻡ ﻭﻤﻥ ﻫﺅﻻﺀ ﺍﻟﻌﻠﻤﺎﺀ ﺍﻟﺫﻴﻥ ﺍﺴﺘﻁﻌﻨﺎ ﺭﺼﺩ : ﺍﺒﻥ ﺍﻟﺤﺎﺌﻙ ﺍﻟﻬﻤﺫﺍﻨﻲ، ﻭﺍﺒﻥ ﺍﻟﻬﻴﺜﻡ، ﻭﺍﻟﺨﺎﺯﻥ، ﻭﺍﺒﻥ ﻤﻠﻜﺎ، ﻭﺒﻨﻭ شاكر

ﺃﻤﺎ أبو محمد  ﺍﻟﻬﻤﺫﺍﻨﻲ المتوفي 334 هـ 945م ﻬﻭ ﺃﻭل ﻤﻥ ﺘﺤﺩﺙ ﻓﻲ ﺍﻟﺠﺎﺫﺒﻴﺔ ﺍﻷﺭﻀﻴﺔ
ﻭﺠﺎﺀ ﺤﺩﻴﺜﻪ ﻋﻥ ﺍﻟﺠﺎﺫﺒﻴﺔ ﻓﻲ ﻜﺘﺎﺒﻪ ﺍﻟﺠﻭﻫﺭﺘﺎﻥ ﺍﻟﻌﺘﻴﻘﺘﺎﻥ ﺍﻟﻤﺎﺌﻌﺘﺎﻥ ﺍﻟﺼﻔﺭﺍﺀ ﻭﺍﻟﺒﻴﻀﺎﺀ. في الكمياء و الطبيعة. و قال فيه

فمن كان تحتها ( نصف الكرة الجنوبي) فهو في الثابت في قامته كمن فوقها، ومسقطه وقدمه إلى سطحها الأسفل كمسقطه إلى سطحها الأعلى، وكثبات قدميهِ عليه: فهي بمنزلة حجر المغناطيس الذي تجذب قواه الحديد إلى كل جانب

ﻭﻫﺫﺍ ﺍﻟﻘﻭل ﻴﺩل ﺩﻻﻟﺔ ﻭﺍﻀﺤﺔ ﻋﻠﻰ ﺤﻘﻴﻘﺔ ﻓﻴﺯﻴﺎﺌﻴﺔ ﻗﺎﻟﻬﺎ ﺍﻟﻬﻤﺩﺍﻨﻲ ﻤﻔﺎﺩﻫﺎ: ﺃﻥ ﺍﻟﻜﺭﺓ ﺍﻷﺭﻀﻴﺔ ﺘﺠﺫﺏ ﺍﻷﺠﺴﺎﻡ ﻓﻲ ﺠﻬﺎﺘﻬﺎ ﻜﻠها ﻭﻫﻲ ﻗﻭﺓ ﻁﺒﻴﻌﻴﺔ ، مﺭﻜﺯﺓ ﻓﻲ ﺍﻷﺭﺽ ﻟﻬﺎ ﻤﺠﺎل ﻓﻌﺎل ﺃﺸﺒﻪ ﺒﺎﻟﻤﺠﺎل ﺍﻟﺠﺎﺫﺏ ﺍﻟﺫﻱ ﺘﺘﻤﺘﻊ ﺒﻪ ﻗﻁﻌﺔ ﺍﻟﻤﻐﻨﺎﻁﻴﺱ. ﻭﺒﻬﺫﺍ ﻴﻜﻭﻥ ﺍﻟﻬﻤﺩﺍﻨﻲ ﻫﻭ ﺍﻟﻘﺎﺌل ﺒﻘﺎﻨﻭﻥ ﺍﻟﺠﺎﺫﺒﻴﺔ، ﻓﻴﻜﻭﻥ ﻗﺩ ﺴﺒﻕ ﻨﻴﻭﺘﻥ ﺒﺄﻜﺜﺭ ﻤﻥ ﺜﻤﺎﻨﻴﺔ ﻗﺭﻭﻥ

ﺍﻟﻌﺎﻟﻡ ﺍﻟﻤﺴﻠﻡ آخر ﺍﻟﺫﻱ ﺘﻜﻠﻡ ﻓﻲ ﺒﺤﻭثه ﻋﻥ ﺍﻟﺠﺎﺫﺒﻴﺔ هو ﺍﻟﺨﺎﺯﻥ ﻋﺒﺩ ﺍﻟﺭﺤﻤﻥ
ﺍﻟﺫﻱ ﺃﻭﻀﺢ ﺃﻥ ﺍﻷﺠﺴﺎﻡ ﺘﺘﺠﻪ ﻓﻲ ﺴﻘﻭﻁﻬﺎ ﺇﻟﻰ ﺍﻷﺭﺽ، ﻭﻗﺎل ﺇﻥ ﺫﻟﻙ ﻨﺎﺘﺞ ﻋﻥ ﻗﻭﺓ ﺘﺠﺫﺏ ﻫﺫﻩ ﺍﻷﺠﺴﺎﻡ ﺒﺎﺘﺠﺎﻩ ﻤﺭﻜﺯ ﺍﻷﺭﺽ ﻭﺭﺃﻯ ﺍﻟﺨﺎﺯﻥ ﺃﻥ ﺍﺨﺘﻼﻑ ﻗﻭﺓ ﺍﻟﺠﺫﺏ ﺘﺘﺒﻊ ﺍﻟﻤﺴﺎﻓﺔ ﺒﻴﻥ ﺍﻟﺠﺴﻡ ﺍﻟﺴﺎﻗﻁ ﻭﻫﺫﺍ ﺍﻟﻤﺭﻜﺯ، ﻓﻘﺎل ﺇﻥ ﺍﻟﺘﺜﺎﻗل ﻭﺍﺘﺠﺎﻩ ﻗﻭﺍﻩ الى ﻤﺭﻜﺯ ﺍﻷﺭﺽ ﺩﺍﺌﻤا

المصدر
ﺍﻟﺴﺒﻕ ﺍﻟﻌﺭﺒﻲ ﺍﻹﺴﻼﻤﻲ ﻓﻲ ﺍﻹﺒﺩﺍﻋﺎﺕ ﺍﻟﻔﻴﺯﻴﺎﺌﻴﺔ
ﻤﺠﻠﺔ ﺠﺎﻤﻌﺔ ﺩﻤﺸﻕ -31 ﺍﻟﻤﺠﻠﺩ 2015 ﻋﻤﺎﺭ ﻤﺤﻤﺩ ﺍﻟﻨﻬﺎﺭ

إختراع مصباح لا ينطفئ مع الريح   Leave a comment

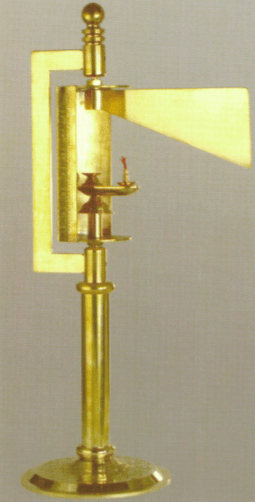

المصباح

في منتصف القرن ثالث هجري التاسع ميلادي، وصف بني موسى (محمد ، أحمد ، الحسن بن موسى بن شاكر) ، في كتابهم المسمى كتاب الحيل ، مصباحًا لا ينطفئ ولو كانت الرياح قوية
تم إنشاء نموذج للمصباج على أساس الأوصاف بني موسى و الصورة التي أعطوها وتعليقاتهم من قبل ويدمان ود. هيل

نصف الأسطوانة مع المصباح قابلة للتدوير بسهولة في قدم مسند ، يسمح الجناح النحاسي المرفق به بالانتقال إلى مهب الريح مع إغلاق جانب آخر أثناء تحركات الهواء بحيث لا يمكن إطفاء الضوء بواسطة سحب الهواء
يلعب التنقل السِهل للأسِرة دورًا حاسمًا بحيث يمكن للعَلَم أيضًا أن يدور في الهواء الخفيف

المصدر
موقع باحث تركي فؤاد سزكين المتخصص في التراث العلمي العربي والإسلامي
http://www.scienceinislam.com

إختراع مضخة ماء   Leave a comment

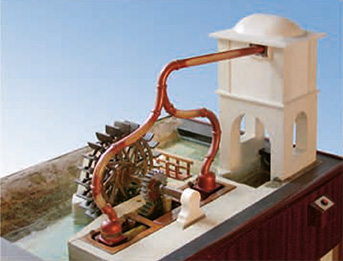

مضخة ماء الجزري

من بين آلات رفع المياه التي اخترعها الجزري المتوفي عام 1206م (602هـ) مضخة ماء، ترفع الماء حتى 20 قوسًا (حوالي 11 مترًا) من النهر باستخدام عجلة

يستفيد الجهاز من التدفق الطبيعي للنهر. وتخلق عجلة الماء في التيار حركة دورانية موحدة تستمر على عمود. تقوم عجلة تروس متصلة بالعمود بنقل هذه الحركة إلى عجلة تروس أخرى مرفقة بعمود المحور.يحول العمود المرفقي ، الذي يتصل بشكل متحرك بعمود المحور ، الحركة الدوارة ميكانيكيًا إلى حركة دفع. يستخدم مكبسان متصلان بعمود المرفقي الدفع الأفقي لامتصاص الماء من النهر وتسليمه إلى كل غرفة. مع كل حركة ، يمتص مكبس واحد الماء ، والآخر يصد الماء. تحتوي كل غرفة على صمامين ، أحدهما هو المدخل والآخر هو صمام الصرف. يغلق صمام الشفط الغرف بعد شفط المكبس ، وأثناء التصريف ، يصل الماء إلى أنبوب المخرج المتصل بالغرف. من هناك الماء ، إذا تحرك المكبس في الاتجاه المعاكس ، لا يمكن أن يتدفق مرة أخرى لأن صمام الصرف يغلق. خلال هذا الوقت ، تمتص المضخة الثانية الماء. وبالتالي ، يحدث تدفق موحد للمياه في أنبوب

هذه المضخة رائعة لثلاثة أسباب

أول استخدام معروف لأنبوب الشفط الحقيقي (الذي يمتص السوائل في فراغ جزئي) في المضخة
أول تطبيق لمبدأ التمثيل المزدوج
تحويل الحركة الدوارة إلى حركة ترددية
كان هذا الجهاز أكثر تطوراً من مضخات الشفط التي ظهرت في أوروبا في القرن الخامس عشر، والتي كانت تفتقر إلى أنابيب التوصيل

المصدر
موقع. باحث تركي فؤاد سزكين المتخصص في التراث العلمي العربي والإسلامي
http://www.scienceinislam.com

نمودج لأول محرك بخاري بدائي   Leave a comment

محرك بخاري بدائي

اخترع تقي الدين في عام 1551م (959 هجرية) النموذج البدائي للتوربين البخاري كمحرك أساسي لأول مرذاذ ذاتي الدوران والذي يعمل بقوة البخار، والرافعة الدخانية

كتب تقي الدين في كتابه الطرق السامية في الآلات الروحانية يقول

  صنع المرذاذ الذي يحمل اللحم فوق النار بحيث أنه يدور حول نفسه دون أي قوة حيوان. تم عمله من قبل الناس باستخدام العديد من الطرق، وأحد هذه الطرق هو وضع عجلة بعدة ريش في نهاية المرذاذ، وفي الجهة المعاكسة لمكان العجلة إبريق مجوف مصنوع من مادة النحاس برأس مغلق وملئ بالماء. اجعل فوهة الإبريق معاكساً لريش العجلة. يضرم النار تحت الإبريق فيبدأ البخار بالصدور من فوهته بصورة مقيدة فيدير ريشة العجلة. عندما يصبح الإبريق خالياً من الماء، أجلب بالقرب منه ماءً بارداً في وعاءٍ خزفيٍ ثم اجعل فوهة الإبريق تغطس في الماء البارد. سوف تسبب الحرارة بانجذاب كل الماء داخل الوعاء الخزفي إلى داخل الإبريق، ويبدأ البخار بإدارة ريشة العجلة مرةً   أخرى

أقدم مخطوطة في علم الحيل التى لم يسبق دراستها أو نشرها إلا مؤخرا عن الآلات المركبة القديمة   Leave a comment

photocollage_20206139584385

بعض التراكيب مركز الأبحاث اإليطالى ليوناردو 3 لتصاميم المرادي

تعد المخطوطة العلمية “كتاب الأسرار في نتائج الأفكار” لعلي بن خلف المرادي العالم ومهندس أندلسي ،الذي عاش في القرن الحادي عشرأقدم مخطوطة في علم الحيل التى لم يسبق دراستها أو نشرها إلا مؤخرا عن اآلالت المركبة القديمة هذه المخطوطة تضم نصوصا ورسومات تصف أكثر من ثالثين آلة عبقرية منها آلات ميكانيكية وساعات مائية وروزنامات أوتوماتيكية و آلات حربية
هذا الكتاب اكتشفه فريق ليوناردو٣ فى مكتبة ميديشيا لورنسيانا فى فلورنسا

Medicea Laurenziana de Florence
ولم يسبق لهذه المخطوطة أن درست أو نشرت من قبل بسبب تعقيدها. وهي تعد مصدرا نادرا لدراسة التكنولوجيا العربية القديمة والتى ينبغى الإشارة إليها عند دراسة مخترعات عصر النهضة بأوروبا مثل مخترعات ليوناردو دافنشى
وقد قام مركز الأبحاث اإليطالى ليوناردو٣ بتمويل أمير قطر بإعادة نسخ المخطوطة بالعربية وترجمتها إلى الإيطالية والإلنجليزية والفرنسية، وإعادة تركيب كافة الآلات

و من بين الآلات المختلفة الآلة رقم ١٣ والتى تضم نظاما مركبا وعبقريا يقوم فى بداية كل ساعة بتحريك عدد من التماثيل الميكانيكية التى تضم ثعابين ونساء ورجال فى تسلسل مذهل يعمل عن طريق نظام يعتمد على الماء والزئبق والبكرات

مصدر

موقع
http://www.leonardo3.net/leonardo/qma/img/Press_release_Secrets_AR.pdf

أول من إستخدم نظام ذراع الإدارة و التدوير الكرانك   Leave a comment

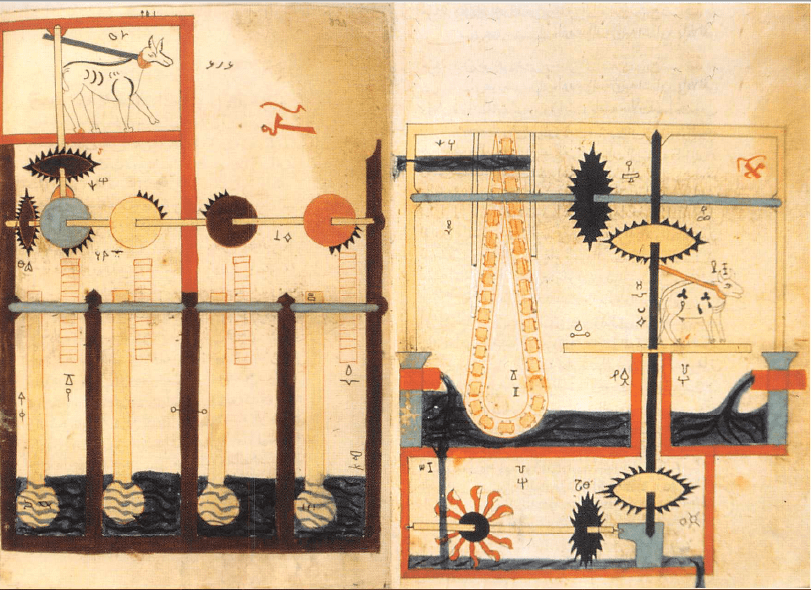

نظام ذراع الإدارة و التدوير الكرانك.png

الجزري

بديع الزمان أَبو العز بن إسماعيل بن الرزاز الجزري الملقب بـ الجزري ولد عام 1136م(530هـ)عالم مسلم عربي يعتبر من أحد أعظم المهندسين والميكانيكين والمخترعين في التاريخ
أول من إستخدم نظام ذراع الإدارة و التدوير الكرانك ويعد من أهم الإكتشافات الميكانيكية على الإطلاق لأنه يحول الحركة الدائرية إلى حركة مستقيمة
ويستخدم الكرانك اليوم في معظم الآلات الصناعية كمحركات السيارات والقطارات والبواخرو الدراجات النارية و المضخات والروبوتات
إستعمل الجزري آلة يحركها حيوان ذو عاتق مائي،تحرك إلى الأعلى والأسفل بنظام معقد، يتضمن تروساً مسننة والكرانكاً يعرف بآلية الكرانك المنزلق
لم يظهر الكرانك كجزء من الآلات في أوروبا إلا في القرن الخامس عشر

المصدر:الجزري – ويكيبيديا، الموسوعة الحرة
صفحة 115 من كتاب ألف إختراع وإختراع-

اول من اخترع القفل الرقمي   Leave a comment

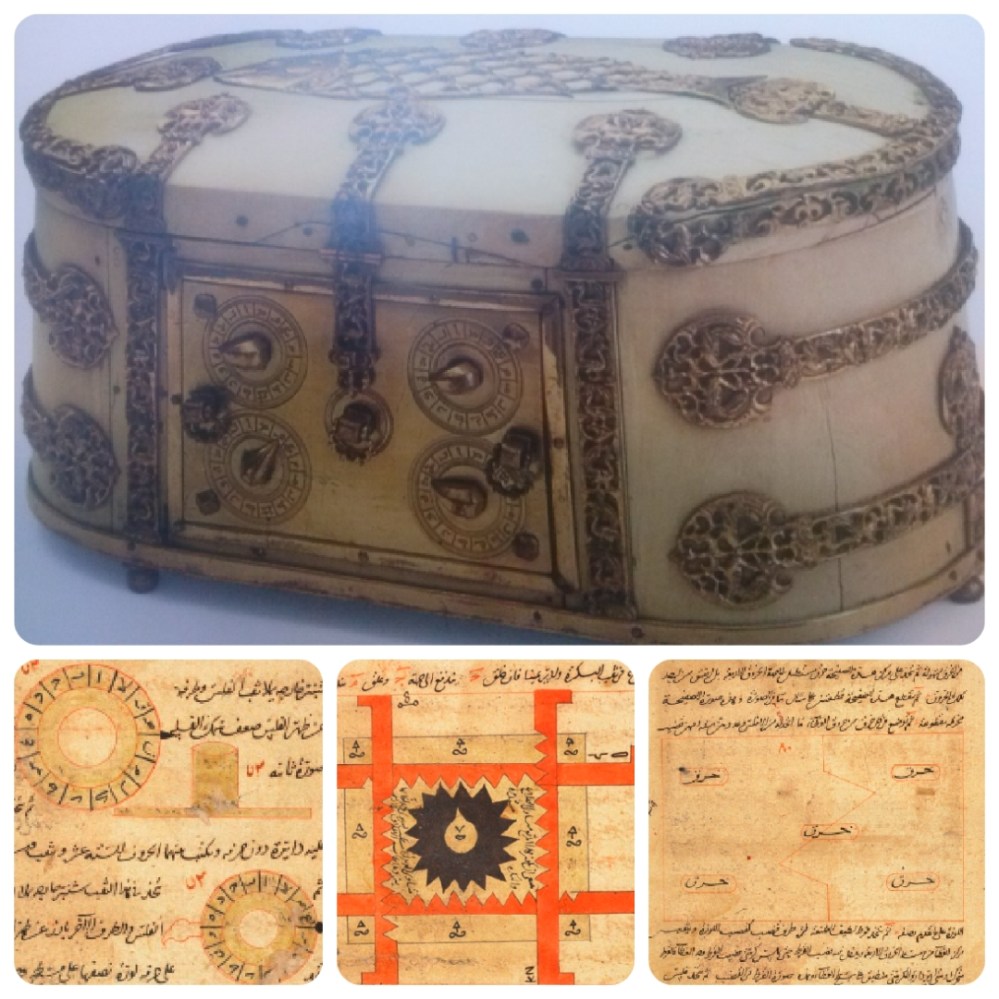

photocollage_202061311325034

بديع الزمان أَبو العز بن إسماعيل بن الرزاز الجزري الملقب بـ الجزري المتوفي عام 1206م (602هـ) هو أول من أوجد الخزنة ذات الأرقام السرية حيث يشرح لنا في كتابه (الجامع بين العلم والعمل النافع في صناعة الحيل) كيفية صناعة خزنة ذات مفاتيح مشفرة بالأرقام، مع عتلة لتحريك باب الخزنة، بحيث يصعب فتح الباب دون الرقم السري الخاص بها
يدرج الجزري في كتابه معلومات تفصيلية تبين للقارئ الأجزاء المكونة للخزنة ذات الأرقام،مع صورة توضيحية ملونة . المفتاح مع لوحة الأرقام، العتلة المحركة للباب,الدعامات الشاقولية و الأفقية التي تتمركز خلف باب الخزنة،إضافة إلى الأجزاء المسننة المحركة للدعامات

يعدّ كتاب الجامع بين العلم والعمل النافع في صناعة الحيل أهم كتب الجزري

المصدر
الخزنة ذات الأرقام السرية والعالم المسلم” الجزري” – جريدة المسلمون

أول وأهم الكتب المؤلفة في علم الحيل   Leave a comment

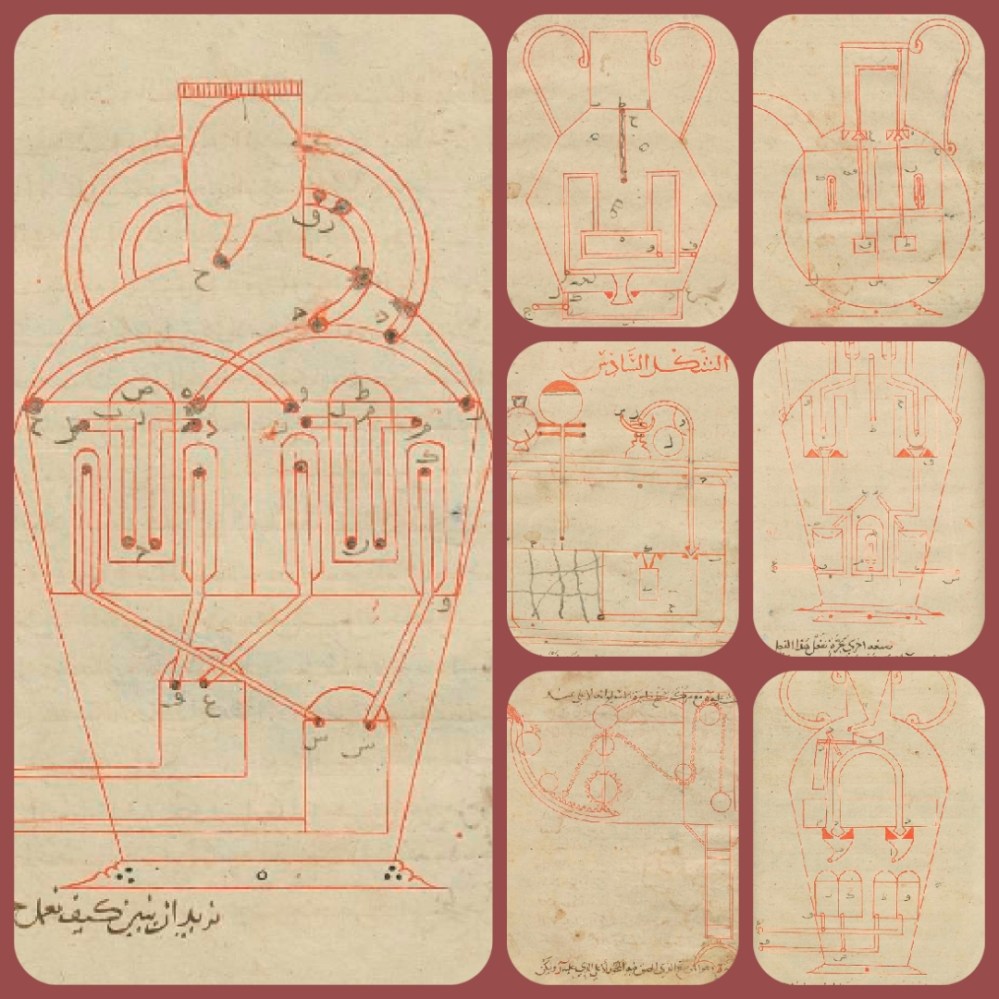

photocollage_202061391542836

بعض تصاميم بنو موسى

بدأت مرحلة الخلق والإبداع الإسلامي في’ مجال الميكانيكا’ بأول وأشهر الكتب المؤلفة في علم الحيل للإخوة الثلاثة محمد وأحمد وحسن أبناء موسى بن شاكر،وهو عملٌ ضخم يتضمن رسومًا توضيحية للأجهزة الميكانيكية، بما في ذلك الأجهزة ذاتية التشغيل، تم نشره في عام 850 م تحت رعاية الخليفة
العباسي المأمون بن هارون الرشيد. كتاب الحيل تضمن وصفًا لمئة من الأجهزة وكيفية استعمالها
محمد وأحمد (أبو جعفر) والحسن بن محمد بن موسى بن شاكر، رياضيون وفلكيون ومشتغلون بالحيل (الميكانيكا)، من خراسان، عاشوا في القرن التاسع الميلادي. اتصلوا بالخليفة المأمون وبرعوا في علومهم وجذبوا حولهم علماء وأطباء ومترجمين كثيرين
استخدم بنو موسى مبادئَ علم سكون الموائع في تصميم آلاتِهم المعقّدة، فاعتمدوا على توازن السّوائل، واستخدموا الصّمّامات الّتي تعمل تلقائيًّا، والأنظمة الّتي تعمل بعد زمن معيّن، وغير ذلك من مبادئ التّحكّم الآليّ ،حيث ابتكروا عددا
من الآلات الفلاحية، والنافورات التي تظهر صورا متعددة بالمياه الصاعدة، كما صنعوا عددا من الآلات المنزلية، ولعب الأطفال، وبعض الآلات المتحركة لجر الأثقال، أو رفعها أو وزنه

قد امتدت أهمية «كتاب الحيل» إلى العصر الحديث، وأفاد منه العلم الغربي، الأمر الذي جعل أساتذة أكسفورد الذين وضعوا كتاب «تراث الإسلام» في أربعينيات القرن العشرين يصرحون بأن عشرين تركيبًا ميكانيكيًا من محتويات الكتاب ذو قيمة علمية كبيرة

المصدر
كتاب الحيل – ويكيبيديا، الموسوعة الحرة
كتاب الحيل لبني موسى بن شاكر | رجال المجد الضائع

أول آلات رفع المياه   Leave a comment

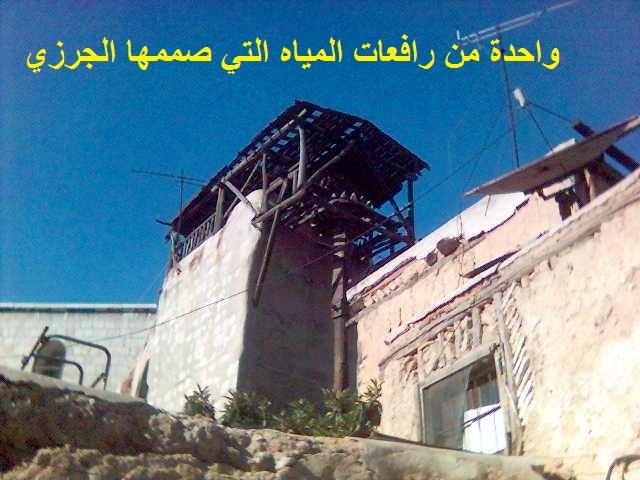

Al-Jazari_Automata_1205 واحدة من رافعات المياه التي صممها الجرزي
الجزري

بديع الزمان أَبو العز بن إسماعيل بن الرزاز الجزري الملقب بـ الجزري ولد عام 1136م(530هـ)عالم مسلم عربي يعتبر من أحد أعظم المهندسين والميكانيكين والمخترعين في التاريخ.
إخترع جزري أول آلات رفع المياه إستخدم فيها لأول مرة السلسلة الحديدية التي تستخدم اليوم في محركات السيارات (غيتي)

يعدّ كتاب الجامع بين العلم والعمل النافع في صناعة الحيل أهم كتب الجزري

المصدر:الجزري – ويكيبيديا، الموسوعة الحرة
الجزيرة

إختراع مضخة الذات الأسطوانات الست   Leave a comment

من بين ماكينات تقي الدين الموصوفة بدقة كافية بحيث يمكن اعادة صنعها دون صعوبات كبيرة الة محطة مياه بستة مكابس تحول فيها قوة ماء النهر الى عمود نواتئ تنظيمية. وهذه النواتئ التنظيمية تحرك ستة روافع فتشتغل بها ستة مكابس.
إن محطة المياه بهذا الجهاز ذي المكابس الستة لاول مرة في كتاب تقي الدين سنة 1559م

من مؤلفاته في الميكانيك كتاب الطرق السامية في الآلات الروحية

المصدر

متحف استنبول لفؤاد سزكين

النموذج البدائي للتوربين البخاري   Leave a comment

ميكانيك
تقي الدين

تقي الدين محمد بن معروف الشامي ولد عام 1526م (932هـ). في دمشق كان واحد من المسلمين العرب الذين أحاطوا بكل العلوم.كان عالماً، فلكياً ومنجماً، مهندساً ومخترعاً، وصانع ساعات الحائط والساعات

في عام 1551 م (959 هجرية) خلال إقامته في بيت شيخ الإسلام، رأى تقي الدين إبريقًا كبيرًا نحاسيًّا محكم الغطاء، له عنفة أي (أنبوب الصّبّ) فوق النّار، فأخذ البخار يندفع من عنفة الإبريق بقوة، فأمعن النّظر في ذلك وركّز عليه، فعرف من ذلك قوّة البخار.وهنا كانت أولى ابتكاراته الهامّة الّتي تستخدم البخار، وهي آلة شواء تعمل بقوّة البخار وعدم الحاجة للإنسان في تحريك الشّواء.
وببذلك يعتبر النموذج البدائي للتوربين البخاري كمحرك أساسي لأول مرذاذ ذاتي الدوران والذي يعمل بقوة البخار، والرافعة الدخانية

من كتبه المعروفة الطرق السامية في الآلات الروحانية
:المصدر

تقي الدين الشامي – ويكيبيديا، الموسوعة الحرة
